2方ソレノイドバルブ、3方ソレノイドバルブ、5方ソレノイドバルブの違いと選び方は何ですか?

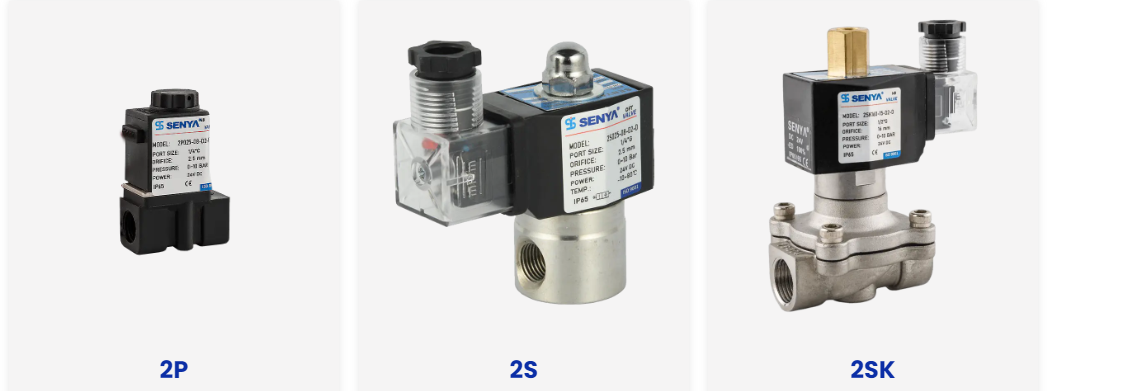

2ウェイソレノイドバルブの説明

2 方向ソレノイド バルブは、2 つのポートと 2 つの動作位置を示すために 2/2 方向ソレノイド バルブとラベル付けされることが多く、簡単なオンおよびオフの遮断機構として機能します。流れはバルブをまっすぐ通過するか、完全にブロックされ、排気や方向切り替えのための 3 番目のポートはありません。このシンプルさにより、システムが単一の流路を開始または停止するだけで済む場合、2/2 ウェイ ソレノイド バルブが最も一般的な選択肢となります。

• 熱交換器またはジャケットへの流れを開始または停止する必要がある冷却水ライン
• 単一の供給ラインを制御する灌漑および景観散水回路
• 食品、飲料、または洗浄装置における基本的な液体分配システム
• タンクや小さなリザーバーの充填および排水機能

水電磁弁は 2 方向構成で動作することが多いため、このタイプの弁は洗濯機、冷却装置、農業用灌漑、および単純な遮断のみが必要な一般的な給水制御ポイントに使用されます。

3ウェイソレノイドバルブの説明

3 方向ソレノイド バルブには、圧力排出専用の 3 番目のポートが導入されており、これにより、バルブは接続されたデバイスへの空気の供給と排出の両方を行うことができます。この構造により、3 方バルブは、大型のプロセス バルブのパイロットや単動空気圧シリンダーの駆動用の業界標準となっており、シリンダーは空気圧で伸び、両側に動力を供給する空気ではなくバネを使用して戻ります。

5ウェイソレノイドバルブの説明

5 ウェイ ソレノイド バルブは、より複雑な空気圧作動用に設計されており、5 つのポートを使用して圧縮空気を複動シリンダーのどちらかの側に送り込み、同時に反対側から排気します。この二重方向制御により、戻り移動をスプリングに依存するのではなく、空気の力でシリンダーを伸縮させることができます。

5 方バルブが通常使用される場所

• 正確な押し込みと引き込みのサイクルを必要とする包装装置
• ピックアンドプレイス動作を繰り返す自動倉庫システム
• 調整された双方向作動が必要なロボット モビリティ プラットフォーム
• 両方向に高速で循環する必要がある生産ラインのツール

5 方ユニット用に設計された位置に低容量の 3 方バルブを取り付けると、生産スループットが約 10 ～ 20 パーセント低下する可能性があります。 これは、シリンダーが動力による戻りストロークを失い、その代わりに、全仕事量を運ぶことを意図したことのない、より遅いスプリング駆動サイクルに依存するためです。
