英語とは何ですか 2/2方電磁弁
A 2方電磁弁 、一般的には次のように書かれます。 2/2電磁弁 は、2 つのポートと 2 つの作動位置を備えた電動バルブです。コイルが電気信号を受信すると、内部のプランジャーの位置が移動し、入口ポートと出口ポートの間の流路が開閉します。実際には、2/2 方ソレノイド バルブは、パイプラインを通って移動する液体または気体のオン/オフ スイッチとして機能します。
ネーミング自体が機能を説明しています。 「2/2」の最初の数字はバルブ本体のポートの数を指し、2 番目の数字は内部プランジャーがとることのできる動作位置の数を指します。したがって、2/2 方ソレノイド バルブには、正確に 1 つの入口ポート、1 つの出口ポート、および 2 つの状態 (開または閉) があります。これは、単に開始または停止するのではなく、複数の経路間で流れをルーティングする 3/2 または 5/2 バルブとは異なります。
| 特徴 | 代表値 |
|---|---|
| ポート数 | 2ポート（入口1、出口1） |
| 作業位置 | 2 (開いた状態と閉じた状態) |
| 作動方法 | 電磁コイルとプランジャ |
| デフォルト状態のオプション | ノーマルクローズまたはノーマルオープン |
| 一般的なメディア | 水、圧縮空気、低刺激性化学薬品、蒸気 |
2/2 方ソレノイドバルブの仕組み
2/2ウェイソレノイドバルブの動作原理は電磁気学に基づいています。銅コイルは、アーマチュアとも呼ばれる可動プランジャーを収容するチューブの周りに巻き付けられています。コイルに電流が流れると、プランジャーを静止位置から引き離す磁界が発生します。電流が止まると、リターン スプリングがプランジャーを押し戻します。この単純な前後運動により、バルブ本体内のオリフィスが開閉します。
2/2 ウェイ ソレノイド バルブの簡略化された等角構造。コネクタ、コイル、プランジャーとスプリング、バルブ本体、および 2 つのポートが示されています。
常閉2/2方電磁弁の動作周期
- 電力は電気コネクタを介してコイル端子に供給されます。
- コイルはプランジャーとアーマチュアチューブの周囲に磁場を生成します。
- 磁場がプランジャーを上方に引っ張り、リターン スプリングを圧縮します。
- オリフィスシートは覆われておらず、媒体は入口ポートから出口ポートに移動します。
- 電力が遮断されると、バネがプランジャーを押し下げてオリフィスが再び閉じます。
常開2/2方電磁弁の動作周期
通常開いている 2/2 方ソレノイド バルブは逆の順序で動作します。コイルへの通電が停止されている間、オリフィスは開いたままとなり、媒体が自由に流れることができます。コイルに電力が供給されると、プランジャーが移動してオリフィスを密閉し、流れが停止します。この構成は、通常の動作条件下では開いたままにし、特定の制御信号がトリガーされた場合にのみ遮断する必要があるラインに選択されます。
2/2方ソレノイドバルブの主要コンポーネント
すべての 2/2 ウェイ ソレノイド バルブは、本体の材質や定格電圧に関係なく、同様の内部部品のセットから構築されています。各部分を理解すると、データシートを読んだり、サプライヤーに障害を説明したりすることが容易になります。
| コンポーネント | 機能 |
|---|---|
| コイル（電磁石） | 電流が流れると磁場が発生します |
| プランジャーまたはアーマチュア | コイルチューブ内を移動してオリフィスを開閉します |
| リターンスプリング | 電源が遮断されるとプランジャーを押してデフォルトの位置に戻します |
| バルブ本体 | 内部部品を収容し、入口ポートと出口ポートを介してパイプラインに接続します |
| シートまたはオリフィス | 流路の開閉を制御するシール面 |
| ダイヤフラム（パイロット式） | 線圧を使用して、より小さなコイルでより大きなオリフィスを動かすのに役立ちます |
| コイルハウジングとコネクタ | 電気インターフェースと埃や湿気からの保護 |
通常閉と通常開の 2/2 ソレノイド バルブ
2/2 ウェイ ソレノイド バルブは通常、2 つのデフォルト状態のいずれかで提供されます。正しいものを選択することは、電力が遮断された場合にプロセス ラインに何が起こるかによって決まります。
| 属性 | ノーマルクローズ(NC) | ノーマルオープン (NO) |
|---|---|---|
| 力のない状態 | 閉鎖、流れなし | 開いている、流れが通過する |
| 通電時の状態 | 開いている、流れが通過する | 閉鎖、流れなし |
| 典型的な使用例 | 給水遮断、灌漑ゾーン、安全停止ライン | 停電時にも流れを維持する必要がある通気ライン、冷却回路 |
ほとんどの流体制御設備では、 常閉2/2方電磁弁 これは、電力が失われた場合でもラインを密閉したままにし、制御されない放電のリスクを軽減するため、デフォルトの選択です。ノーマルオープンバルブは、信号の中断によって流れを止めてはいけない、より小規模なアプリケーション用に予約されています。
直動式 vs パイロット式 2/2 ソレノイドバルブ
常閉と常開の区別を超えて、2/2 方ソレノイド バルブは直動設計またはパイロット操作設計として構築することもできます。違いは、オリフィスを開くために必要な力がどのように生成されるかにあります。
直動式バルブはコイルの磁力のみでプランジャーを動かすため、差圧ゼロからでも開くことができます。これにより、通常約 15 ～ 20 ミリメートルまでの小さなオリフィス サイズや、ラインが大気圧で使用される可能性がある用途に適しています。パイロット操作バルブはライン圧力自体を使用してダイヤフラムまたはピストンを持ち上げるのに役立ち、これにより比較的小さなコイルではるかに大きなオリフィスを制御できます。パイロット操作の設計では、通常、確実に開く前に、入口と出口の間の最小圧力差 (多くの場合約 0.5 ～ 1 bar の範囲) が必要です。
直動式およびパイロット式 2/2 ウェイ ソレノイド バルブの 5 つの実際的な要素にわたる相対比較。説明のために単純な 1 ～ 5 のスケールでスコア化されています。
2/2 方向 vs 3/2 方向 vs 5/2 方向ソレノイドバルブ
を探している人 2方電磁弁 場合によっては 3/2 バルブや 5/2 バルブも登場しますが、3 つすべてが同じコイルとプランジャーの動作原理を共有しているため、混乱を招く可能性があります。違いは、各設計が制御するポートとフロー パスの数にあります。
| 構成 | ポート | ポジション | 共通使用 |
|---|---|---|---|
| 2/2ウェイ | 2 | 2 | 水、空気、またはガスラインの簡単なオン/オフ遮断 |
| 3/2ウェイ | 3 | 2 | 単動空気圧シリンダの制御 |
| 5/2ウェイ | 5 | 2 | 複動空気圧シリンダの制御 |
A 2/2電磁弁 目的が流れを別の目的地に誘導するのではなく、単に流れを開始または停止することである場合には、依然として最も一般的な選択肢です。そのため、水、灌漑、および一般的な液体の遮断任務に広く使用されています。
一般的なバルブボディの材質
2/2 ウェイ ソレノイド バルブの本体材質により、通過する媒体に対する耐性と、さまざまな温度での性能が決まります。 4 つの材料でほとんどの産業および水用途をカバーします。
バルブ本体材質ごとのおおよその相対耐食性スコアを 1 ～ 10 のスケールで示したもので、一般的な比較のみを目的としています。

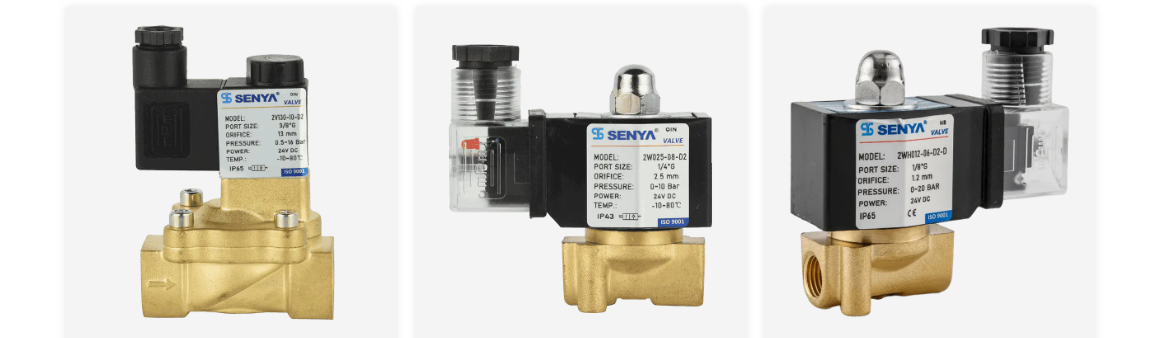

真鍮製ソレノイドバルブ本体
黄銅は、圧縮空気、水、軽油を扱う2方電磁弁の標準的な汎用材料です。耐食性と機械的強度の適度なバランスが得られるため、 真鍮電磁弁サプライヤー 通常、灌漑、一般産業用エアライン、および基本的な止水義務のデフォルトの本体オプションとしてリストされています。
ステンレス鋼製電磁弁本体
304 や 316 ステンレス鋼などのグレードは、真鍮よりもはるかに優れた腐食性媒体や高純度媒体の処理に適しています。あ ステンレス鋼の水電磁弁 表面の腐食や汚染が許容できない海水、塩水、洗浄薬品、食品加工ライン、医療滅菌装置などによく選ばれます。
エンプラ電磁弁ボディ
PA、PVC、POM などの素材は軽量で、多くの低刺激性の化学薬品によく耐えます。あ プラスチック水電磁弁 農業用点滴灌漑、洗車室、その他の予算重視の給水ラインで一般的ですが、最高使用温度は金属代替品よりも低くなります。
鋳鉄製電磁弁本体
鋳鉄製の本体は、重量よりも機械的強度が重要となる空気および蒸気サービス用の大きなポート サイズで使用されます。未処理の鋳鉄は真鍮やステンレス鋼よりも表面が錆びやすいため、表面仕上げが十分に維持されていない限り、湿気の多い屋外環境にはあまり適していません。
電圧とコイルのオプション
2/2 ウェイ ソレノイド バルブのコイルは、いくつかの標準電圧に合わせて巻くことができ、正しい選択は通常、設置場所ですでに利用可能な電源によって決まります。
- DC12V コイルは、太陽光発電の点滴灌漑コントローラやポータブルな電池式機器に一般的です。オフグリッドまたは太陽光灌漑スキッドを構築する購入者は、多くの場合、 12v水電磁弁サプライヤー この低電圧要件に適合できるものです。
- DC24V ほとんどの産業用制御パネルはすでに DC24V 信号を出力しているため、コイルは PLC および自動生産ライン制御用の標準的な選択肢です。あ 24v DC 電磁弁メーカー 通常、これを自動化プロジェクトのデフォルト構成として提供します。
- AC110Vまたは220V コイルは、別個の制御変圧器を必要とせずに主電源に直接配線される固定の地方公共施設、農業施設、および建築サービス施設で依然として一般的です。
| 電圧 | 一般的な消費電力 | 一般的な設定 |
|---|---|---|
| DC12V | 4～6ワット | ソーラーおよびポータブル灌漑システム |
| DC24V | 5～8ワット | 産業オートメーションとPLC制御 |
| AC220V | 8～12ワット | 固定建物および自治体の施設 |
流量とオリフィスサイズ
2/2 ウェイ ソレノイド バルブの流量容量は通常、流量係数を使用して記述され、地域に応じて Kv または Cv とラベル付けされることがよくあります。この数値は、所定の圧力降下で開いたバルブを通過できる媒体の量を表します。一般に、オリフィスの直径が大きくなると、より高い流量係数がサポートされますが、オリフィスを開くのに十分な力を生成するには、より大きなコイルまたはパイロット操作の設計が必要になります。
オリフィス直径に対する流量係数の概算値。実際の性能は設計によって異なるため、説明のために示しています。
2/2方ソレノイドバルブの代表的な用途
2/2 ウェイ ソレノイド バルブはシンプルなデジタル信号で簡単に制御できるため、信頼性の高い無人流量遮断を必要とする幅広い業界で使用されています。
流体制御プロジェクト全体にわたる 2/2 ウェイ ソレノイド バルブの一般的な最終用途アプリケーションのおおよその分布
2/2 方ソレノイド バルブは、上に示したカテゴリー以外にも、自動化された生産ライン、農業機械、太陽熱暖房用スキッドなど、手動介入なしで単純な電気信号によって流体経路を開始または停止する必要がある場合に使用されます。
正しい 2/2 方ソレノイドバルブの選択方法
プロジェクトに適した 2/2 ウェイ ソレノイド バルブを選択するには、バルブの仕様をラインの実際の動作条件に適合させる必要があります。以下の要素は、ほとんどの選択決定をカバーします。
- メディアの種類とシールや本体材質との適合性をご確認ください。
- ラインの使用圧力と温度範囲をバルブ定格と比較して確認してください。
- 12V DC、24V DC、または AC 主電圧など、利用可能な電源に合わせてください。
- 既設パイプラインで使用されているポートサイズと接続ねじの種類を確認してください。
- 設置環境に基づいて、IP43、IP65、または IP68 などの保護等級を選択します。
- 本体材質を真鍮、ステンレス、エンジニアリングプラスチック、鋳鉄からお選びください。
- オリフィスサイズと流量係数を必要な流量と比較してください。
- 回線にノーマルクローズまたはノーマルオープンのどちらのデフォルト状態が必要かを決定します。
- オリフィスが小さく差圧が低い場合は直動式を選択し、オリフィスが大きい場合はパイロット操作式を選択してください。
設置とメンテナンスのヒント
2/2 ウェイ ソレノイド バルブは比較的単純なデバイスですが、いくつかの取り付け習慣によって長期的なパフォーマンスに顕著な違いが生じます。
- 一部のコイル設計は位置に敏感であるため、データシートで推奨されている方向にコイル ハウジングを直立させてバルブを取り付けます。
- 漏れの最も一般的な原因の 1 つである破片がオリフィスやシートから遠ざかるように、上流のフィルタを設置します。
- 過剰な熱の蓄積を避けるために、供給電圧を定格コイル電圧のおよそプラスまたはマイナス 10% 以内に保ちます。
- シートやプランジャーの固着を防ぐために、定期的に長期間アイドル状態にあるバルブをサイクルします。
- コイルが異常に高温になる場合は、配線またはデューティ サイクルに問題がある可能性があるため、コイルの表面温度を定期的に確認してください。
- IP65 または IP68 定格の屋外または洗浄設置の場合は、ケーブル グランドを適切に密閉して、コネクタ内に湿気が入らないようにしてください。
経験豊富な 2/2 ウェイ ソレノイド バルブ メーカーと協力
SENYA は中国に拠点を置く 2/2ウェイ電磁弁メーカー そして 水電磁弁メーカー 同社は、1994 年から Ningbo SENYA Pneumatic Technology Co., Ltd の下で操業しています。同社はバルブ、シリンダー、および関連する空気圧コンポーネントに注力しており、精密機械加工と自動化されたデジタル テストを組み合わせた大規模な生産拠点から、年間 200 万セットを超えるコンポーネントを生産しています。
SENYA は、この記事の前半で説明した材料範囲全体にわたって 2/2 ウェイ ソレノイド バルブを提供しており、 真鍮電磁弁サプライヤー 一般的な業務ラインに対応し、オプションを提供します。 ステンレス鋼の水電磁弁 または プラスチック水電磁弁 メディアやプロジェクトの予算に応じて異なります。電気面では、同社は共通のコイル要件をサポートしています。 12v水電磁弁サプライヤー ソーラーおよびポータブルシステム用、および 24v DC 電磁弁メーカー PLC制御の自動化ライン向け。
過酷な作業環境向けに、SENYA バルブは IP43、IP65、および IP68 の保護レベルで利用可能で、約 -20℃ ～ 200℃ (-4F ～ 392F) の温度範囲と、微真空から最大 200 bar (4351 psi) の圧力範囲をカバーできます。製品は米国、トルコ、スペイン、イタリア、英国、韓国、オーストラリア、メキシコを含む 30 か国以上に輸出されており、洗車、医療滅菌、自動生産ライン、鉱業、除塵、音楽噴水、農業灌漑、太陽光発電プロジェクト、農業機械、食品加工などの分野で使用されています。 SENYA は技術プロジェクト サポートとアフターセールス対応を 24 時間体制で提供し、クライアントと協力して各プロジェクトの特定の媒体、温度、圧力に流体制御ソリューションを適合させます。
よくある質問
| Q1: 電磁弁とは何に使われますか ソレノイド バルブは、手動ハンドルの代わりに電気信号を使用して、パイプライン内の液体または気体の流れを開始、停止、または方向付けるために使用されます。これにより、タイマー、センサー、またはコントロール パネルによって流れを自動的に制御できます。 | Q2: 水電磁弁はどのように動作しますか 水電磁弁は、内部のプランジャーを動かす電磁コイルを介して動作します。コイルに通電するとプランジャーが移動して流路を開閉し、水を通過させたり遮断したりします。 |
| Q3: 2/2方電磁弁とは何ですか 2/2 ウェイ ソレノイド バルブは、2 つのポートと 2 つの位置を備えたバルブです。つまり、入口と出口が 1 つずつあり、完全に開くか完全に閉じることしかできず、常開または常閉の設計として構築されています。 | Q4: 電磁弁の種類は何ですか? ソレノイドバルブは通常、ノーマルクローズタイプ、ノーマルオープンタイプ、直動タイプ、パイロット作動タイプに分類され、2/2、3/2、5/2 構成などのポート数によって分類することもできます。 |
| Q5：2/2と3/2方電磁弁の違いは何ですか？ 2/2 方ソレノイド バルブには 2 つのポートがあり、単純に 1 つの流路を開閉します。一方、3/2 方ソレノイド バルブには 3 つのポートがあり、2 つの異なる経路間で流れを切り替えたり、単動シリンダを制御したりするために使用されます。 | Q6: 2/2 ウェイソレノイドバルブは 12V または 24V の電源で動作しますか? はい、2/2 ウェイ ソレノイド バルブは、標準の AC 電圧オプションに加えて、ソーラー システムやポータブル システム用の 12 V DC コイル、および PLC やオートメーション制御の生産ライン用の 24 V DC コイルで一般的に利用可能です。 |
