フィルターエレメントガイド: ミクロン定格、材質、サイズおよび交換

通常、シリンダーのクリープ現象、またはシフトの途中で応答を失ったように見えるソレノイドバルブが最初に問題になります。多くの空気圧ラインでは、本当の原因は 1 メートル上流にあります。つまり、媒体が飽和してから長い間、オイル、水、パイプのスケールが付着したフィルタ エレメントです。エレメントは分離作業を行っている部品なので、ハウジングを変更しても何も解決しません。

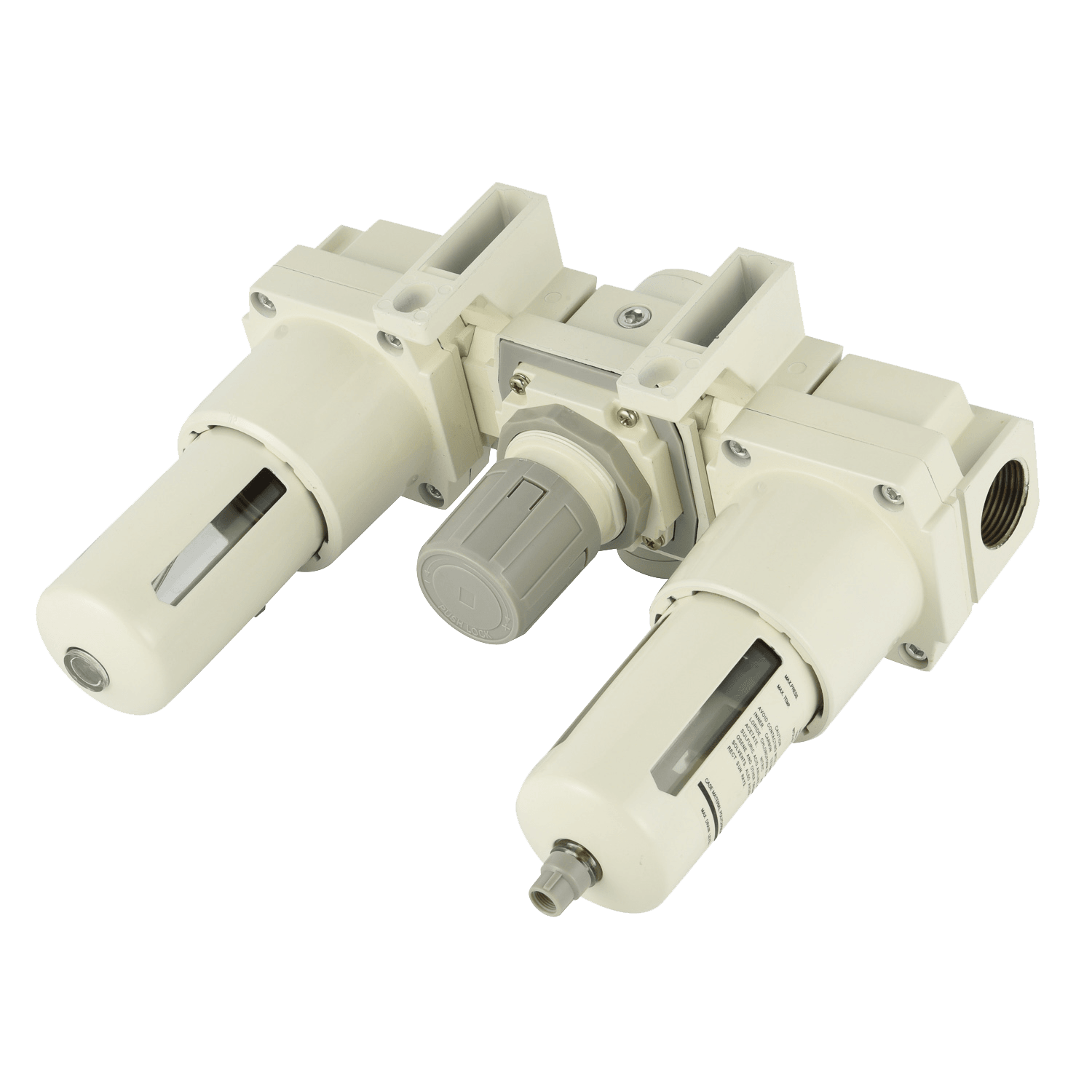

最初に結論を述べます。圧縮空気が下流に何を運ぶかを決定するのは、ハウジングや銘板ではなくフィルターエレメントです。除去する必要がある汚染に対するミクロン評価、流体の化学的性質および温度に対する媒体、デューティ サイクルに対する流量面積の 3 つの要素を一致させる必要があります。どれか1つを間違えると、コンプレッサーのエネルギーを無駄に消費するか、保護しようとしていたバルブやシリンダーに汚れを押し込むことになります。

以下のセクションでは、要素がどのように粒子を捕捉するか、公称定格と絶対定格の見方、内部部品の材質、および真の交換時期を判断する方法について説明します。

ミクロン評価: 公称値、絶対値、およびラベルトラップ

2 つの要素はどちらも「5 ミクロン」として販売されますが、まったく同じように動作します。公称評価は、固定されたテスト方法を持たない大まかな説明です。絶対評価は定義されたテストから得られ、通常はベータ比として表されます。3 μm でのベータ比 200 は、そのサイズの粒子が 200 個エレメントに侵入し、そのうち 1 個が合格、つまり 99.5% 除去されることを意味します。必ず 2 つのうちのどちらを購入するかを尋ねてください。

テストの基準は数値と同じくらい重要です。油圧エレメントは通常、ISO 16889 などのマルチパス法に基づいて評価されますが、圧縮空気フィルターは通常、ISO 8573-1 純度クラスまたはメーカー独自のフィルターグレードに基づいて記述されます。データシートにその方法が記載されていない場合、その数値は仕様ではなくマーケティング上のものです。

サイズ設定: 圧力降下により、エレメントがいつ完成するかが決まります。

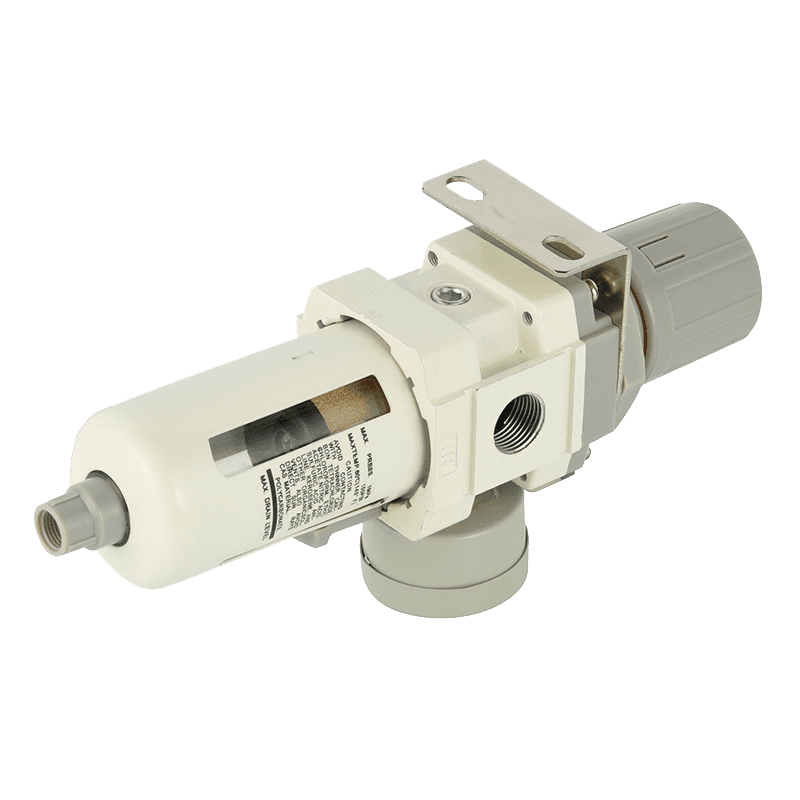

要素は、特定の日付で満杯ではありません。圧力差が製造業者が指定するレベルに達すると満水になります。通常、ハウジング ゲージではレッド ゾーンとしてマークされ、圧縮空気サービスの場合は 0.5 ～ 0.7 bar の範囲にあることがよくあります。圧力損失は流量の 2 乗に応じてほぼ増加するため、半分の負荷では健全に見える要素でも、定格流量では限界に達する可能性があります。

過小なサイジングでは、動作時間ごとにエネルギーが消費されます。圧縮空気工学で広く使用されている経験則では、作動圧力が 1 バール増えるごとにコンプレッサーのエネルギーが約 6 ～ 8% 増加するため、永続的に高い差圧は 1 回限りの購入価格ではなくランニングコストになります。

見出しのカタログ数値ではなく、実際に運転する圧力と温度での定格流量を確認してください。 7 bar で定格された要素は 4 bar では異なる動作をし、まともなデータシートの補正係数はまさにその理由のために存在します。

交換: ゲージが 1 番目、カレンダーが 2 番目

6 か月または 12 か月の固定間隔は管理が簡単ですが、多くの場合無駄が生じます。より良い順序は、差圧ゲージを読み取り、次にボウルを見て、次に下流の症状を確認することです。

• 水または油が以前よりも早くボウル出口または下流トラップに到達します。
• シリンダー速度が徐々に低下しているか、バルブを切り替えるためにより高いパイロット圧力が必要です。
• 空気計器がドリフトしているか、同じマシン上でノズルが詰まっている。
• 生産量を変えることなく、コンプレッサーのデューティが上昇します。

汚染がひどい場合は、段階的な濾過により、より細かい単一の要素以上の効果が得られます。 0.01 µm の合体ステージの前に 5 µm のプレフィルターを設置すると、微細エレメントが数週間以内に目詰まりすることがなくなり、プレフィルターは交換するのに最も安価なフィルターです。階層化ロジックについては、このノートで詳しく説明します。 多段階ろ過がどのように汚染物質を層ごとに遮断するか .

ゲージの読み取り値に基づいて正しく評価され、正しいサイズで交換される要素は、空気圧システムにおける最も安価な信頼性評価手段の 1 つです。同じ要素を価格だけで選んでも、下流のすべてのバルブやシリンダーに汚染物質を送り込むのが遅い方法です。

サプライヤーにとって実践的なテストは、絶対定格、テスト基準、差圧制限、および作業条件の補正係数を提供できるかどうかです。これら 4 つの項目が欠けている場合、ラベルのミクロン番号は仕様ではありません。
