空気圧のクイックコネクトフィッティングとは何ですか？その構造、原則、コアパフォーマンスの完全な分析

1. の定義と分類 空気圧クイックコネクトフィッティング

基本的な定義

空気圧Quick Connect Fittingsは、機械的ロックメカニズムを介してエアパイプを迅速に接続するデバイスです。その機能には以下が含まれます。

ツールは不要：片手で接続/切断を完了することができます

インスタントシーリング：ガス漏れを防ぐための組み込みOリングまたはコーンシーリング構造

再利用可能：頻繁なプラグとプラグの解除をサポートします（通常は10,000回> 10,000回）

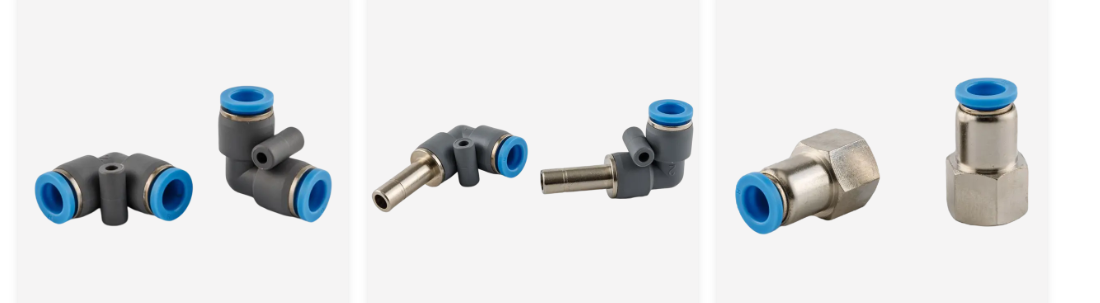

主な分類

関数と構造によれば、それは次のタイプに分けることができます。

2。構造の原則と作業プロセス

コアコンポーネントと機能

空気圧のクイックインタート継手の典型的な構造には、次のコンポーネントが含まれています。

クランプメカニズム：エアパイプのロックに使用されるステンレス鋼のビーズまたは春の爪（通常、ラジアルクランプ力は> 50Nです）

シーリング要素：ニトリルゴム（NBR）またはFluorOrubber（FKM）Oリング、最大1MPAの圧力抵抗を伴う

バルブボディアセンブリ：スプリング駆動型バルブ。

シェル材料：PBT（化学腐食抵抗）、真鍮（高強度）またはステンレス鋼（高温抵抗）

ワークフロー（2つのエンドの開口部と閉鎖タイプを例にとる）

挿入段階：

気管はフェルールを押してスプリングを圧縮し、スチールボールは外側に転がり、道を作る

気管はシーリングリングを押し、バルブを押して気流パスを形成します

ロックステージ：

フェルールはスプリングの作用下でリセットされ、鋼球は気管の溝に突き刺さって、機械的な固定を実現します

Oリングは気管の外壁にしっかりと収まり、シールを形成します

切断段階：

フェルルを後方に引っ張り、鋼球が気管から分離され、バルブはスプリング力の下で自動的に閉じられます

3. 空気圧のプッシュインフィッティングを使用する場合、何に注意する必要がありますか？

インストールおよび接続仕様

• エアパイプの前処理

削減要件：

特別なパイプカッターを使用して、滑らかなカットを確保する（傾斜<3°）

burrsを削除します（Oリングを傷つけるのを防ぐため）

クリーニングステップ：

粒子が空気経路に入るのを防ぐために、アルコールに浸した糸くずのない布でエアパイプの内壁を拭いてください

• 正しい接続方法

操作とメンテナンスのための重要なポイント

• 毎日の検査アイテム

漏れ検出：毎週界面に石鹸水を塗り、気泡を観察します（マイナーな漏れではOリングのタイムリーな交換が必要です）

気管ステータス：毎月亀裂と硬化を気管に確認してください（老化した気管をすぐに交換する必要があります）

• 定期的なメンテナンス

• 禁止された運用とリスク警告

禁止された行動

過圧を使用する（定格圧力を超えると爆発を引き起こす）

混合メディア（爆発を引き起こすパイプラインのグリースに誤って接続されている酸素関節など）

プラグとプラグの下でプラグを抜く（空気の影響や怪我を防ぐために操作前に圧力を解放する必要があります）
