空気圧方向切換弁の機能は何ですか?初心者必読！

最新の機械装置では、シリンダー、グリッパー、アクチュエーターなどのさまざまな空気圧コンポーネントがスムーズに動作します。一見シンプルに見えますが、このスムーズな動作の背後にある真に重要な要素は、見落とされがちです。 空気圧方向切換弁 。空気圧システムの初心者にとって、方向制御弁の構造、機能、役割は複雑に思えますが、なぜこのような小さな弁が装置を起動するときに「カチッ」という音が鳴り続けるのでしょうか。なぜシリンダー全体がこのコンポーネントに依存して伸縮するのでしょうか?

の本質的な機能 空気圧方向切換弁 圧縮空気の流れを制御し、空気がどのチャンバーに入り、どのチャンバーから出るかを決定し、それによってアクチュエーターの動きの方向を制御します。方向制御弁がないと空気を系統的に分配できず、シリンダーの伸縮機能が失われ、装置全体の動作が不可能になります。機器における空気圧方向切換弁の役割は、多くの人が想像しているよりもはるかに重要です。アクチュエータを「動かす」だけでなく、動作ロジックをスケジュールする機能も担います。例えば、自動包装機では、供給、封緘、プレス、返送などの動作を決められた順序で実行する必要があります。各ステップでの方向切り替えは、信号に応答する方向バルブに依存します。 PLCが電気信号を出力すると、電磁石が作動し、バルブコアが動き、空気経路が切り替わり、シリンダーが動き始めます。動作が完了すると別の信号が到着し、再びバルブが切り替わり、次の動作に進みます。プロセス全体は単純に見えますが、実際には、機器が論理的なリズムに従って動作するように、方向制御バルブによって各ステップが調整されます。

空気圧方向切換弁は、アクチュエータの動きの方向を決定するだけでなく、システムの安全性と安定性にも責任を負います。産業用アプリケーションでは、突然の停電、緊急停止、圧力変動などの異常な状況下でも機器を安全に停止し続ける必要があります。リセット可能な方向バルブは自動的に初期位置に戻り、シリンダーを安全な位置に戻し、ロボットアームの突然の落下、制御不能なグリッパーの損傷、またはスライドの急速な衝突などの危険な問題を防止します。特にワークのクランプや圧力保持、動作の一時停止など、位置決めが必要な場面では、センタポジション機能付き5/3バルブによりシリンダを「センタシール」「センタリーク」「センタ圧」の状態に保ち、正確な停止や残圧の蓄積を防止できます。方向制御弁は動作を制御するだけでなく、システム全体の動作の守護者とも言えます。

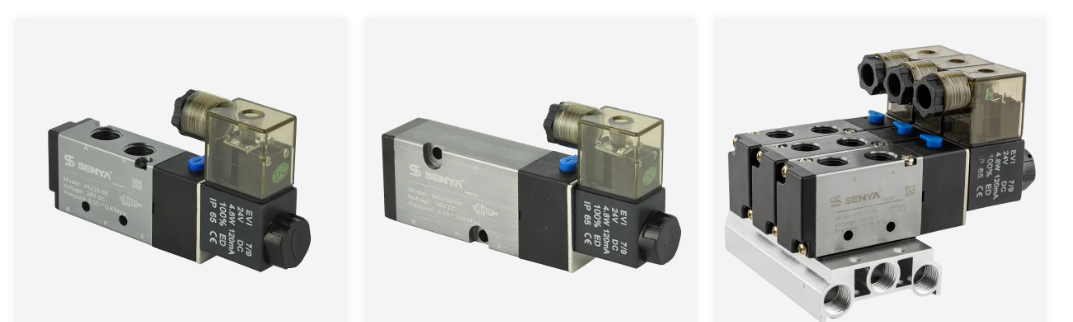

実際の用途では、方向制御弁には多くの種類があり、さまざまな構造によってさまざまな使用シナリオと機能特性が決まります。初心者がよく聞く「3/2バルブ」「5/2バルブ」「5/3バルブ」という言葉は、実はバルブの通路数や位置のことを指します。 3/2バルブは、構造が簡単で動作が明瞭で、単動シリンダやエアブロー回路によく使用されます。 5/2 バルブは産業機器で最も一般的な選択肢であり、ほぼすべての複動シリンダの往復運動に使用されます。 5/3バルブは、プレス工程におけるロボットの位置決めや保持力など、正確な位置決めと圧力維持が必要な機構に適しています。数字は複雑に見えるかもしれませんが、パッセージと位置の意味を理解すれば、初心者でもすぐに動作ロジックを理解できるようになります。

サイズは小さいですが、空気圧方向制御弁は空気圧システム全体の魂です。これは気流の方向、動作ロジック、安全戦略、システムの安定性を決定し、空気圧回路の中で最も「要求の厳しい」コンポーネントとなります。
